Partes de repuesto de turbinas de frecuencia de 50 Hz/60 Hz para generadores de turbinas de agua de fácil instalación

Descripción del producto:

Descripción de los bloques terminales

1- ¿Qué quieres decir?, Ubx:tensión de la línea de red eléctrica AB 400V ((si no necesita rastrear el voltaje de la red eléctrica después de la excitación, no se puede conectar).

2.Ua, Ub:tensión de la línea AB de extremo del generador de energía 400V.

3. N:línea neutral del generador.

4.IC dentro, IC fuera:Transformador de corriente de fase C (Se trata de un artículo de la Directiva 2008/57/CE.)

5- ¿ Qué?+, L-:Enlaces de excitación al excitador de CA.

6.DL auxiliar: el normalmente cerradocontacto auxiliarde lasinterruptor de circuito(el regulador juzga el estado conectado a la red a través de este contacto.Si no hay contacto redundante, puede estar directamente vacío, pero en este momento, el"apagado magnético"la llave es inválida y afecta a la sobrevoltación de rechazo de carga).

7Excitación, excitación, señal magnética(el punto de entrada es efectivo, no se puede conectar).

8. COM:DL auxiliar, excitación, excitación, excitación fuera de la señal del extremo común.

9La emoción:la excitación del control remoto está directamente conectada al bucle de excitación, el contacto de entrada de control externo debe introducirse por separado, no compartido con otros circuitos,su capacidad de contacto no debe ser inferior a 10A ((no se puede conectar).

● ¿Qué es?Interfaz de comunicación:computadora superiorSe trata de un sistema de seguridad.Comunicación(por defecto no esta interfaz,debe ser opcional).

4.3. Precauciones para el cableado:

1.Uax y Ubx deben conectarse a través del interruptor (véase el diagrama de cableado QF2) o del fusible, mayor o igual a 1A.

2.Ua y Ub deben conectarse a través del interruptor (véase el diagrama de cableado QF1) o después del fusible.y la corriente de excitación máxima no exceda de 16 A.

3. transformador de corriente de fase C, si el extremo de entrada y salida se invierte, causará pérdida magnética o sobreexcitación después de la conexión a la red.

4. Cuando el generador no tiene remanencia (voltaje de fase AN es menor que3V), cuando el excitador de CA es magnetizado por la batería, prestar atención a la polaridad, el electrodo positivo de la batería corresponde a L +, y el electrodo negativo corresponde a L-.Si la polaridad se invierte, causará daños en el tiristor dentro del regulador, por lo que es mejor quitar la conexión L + L del regulador al magnetizar.

Quinto, el uso de las instrucciones

Nota: La versión del programa correspondiente de esta descripción es V6.30 y superior. En la versión anterior del programa, si el parámetro correspondiente no se encuentra en la configuración del parámetro,Significa que no hay funciónLa versión del programa se puede ver en "5.5Ver más datos en la descripción.

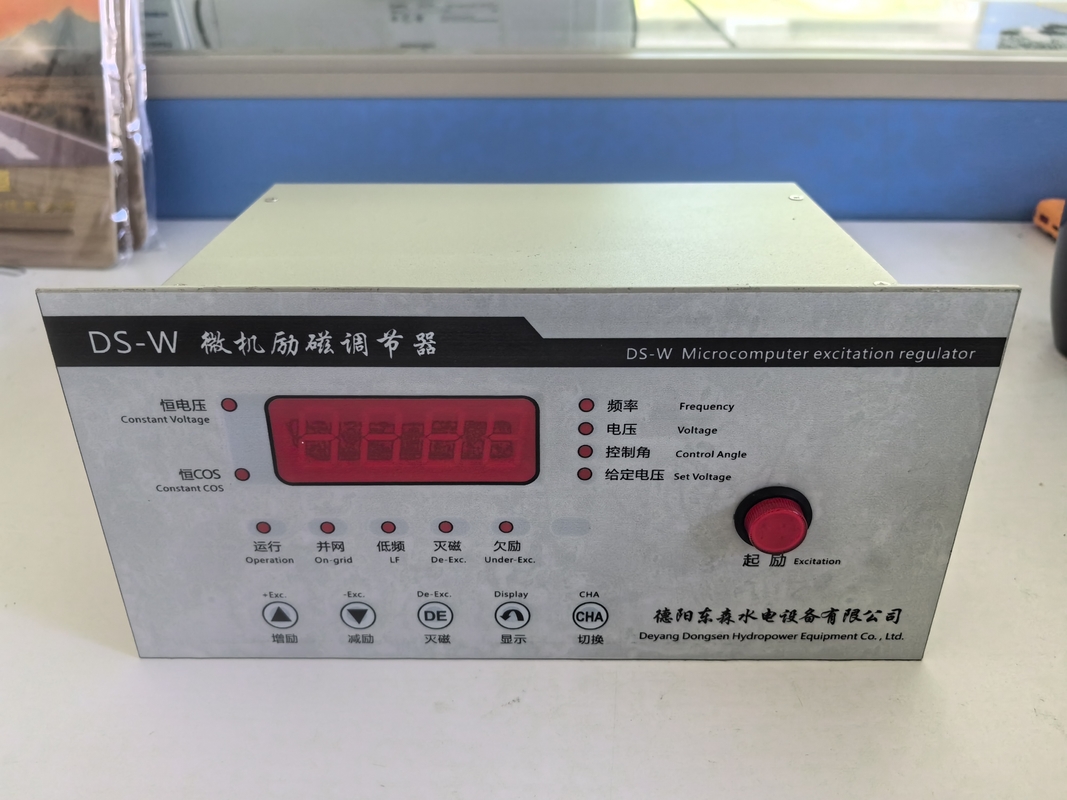

5.1Descripción de la luz LED en modo de funcionamiento

1. La luz de "tensión constante" indica que se encuentra actualmente en modo de regulación de tensión constante.

Si la luz COS constante está encendida, indica que se encuentra en modo de regulación del factor de potencia constante.

3Las luces de "voltaje constante" y "COS constante" están encendidas al mismo tiempo, lo que indica que el modo de ajuste del ángulo de control de corriente es constante.

▲ Intervalo de intermitencia de intermitencia de 0,5 segundos de la lámpara de "tensión constante": véase "5.6Descripción del modo de operación".

▲ Intervalo de parpadeo de la lámpara "COS constante" de 0,5 segundos: véase "5.7Sobrecarga del generador.

5.2, datos de visualización de la luz LED

Presione la tecla "Display" del tubo digital en la siguiente pantalla de interruptores de cuatro ciclos de datos:

1Cuando la luz de "frecuencia" está encendida, se muestra la frecuencia actual del generador, y la pantalla digital del tubo comienza con F.

2Cuando el "voltado" está encendido,la tensión medida de corriente se muestra en el modo "tensión constante" y "ángulo de control constante" (la tensión con el valor de ajuste superpuesto después de la conexión a la red), y la pantalla comienza con U; en el modo "factor de potencia constante" muestra el factor de potencia actual, muestra con C.

3Cuando la luz "Ángulo de control" está encendida, se muestra el ángulo de control del tiristor actual, y la pantalla comienza con A.

4. Cuando el "voltado dado" está encendido, el voltaje dado actual se muestra en el modo "voltado constante"; en el modo "factor de potencia constante" se muestra el factor de potencia dado actual;Mostrar el ángulo de control actual dado en el modo "Ángulo de control constante".

Se trata de:Cuando el voltaje y el voltaje dado se muestren en porcentaje (modo predeterminado de fábrica, 400 V corresponde al 100%), presione y mantenga presionada la tecla "interruptor" durante 4 segundos,se cambiará a la indicación del valor real (400 V), suelte la tecla "Switch", y después de presionar y mantener presionada de nuevo durante 4 segundos, se cambiará a la pantalla de porcentaje.

5.3Descripción del estado de funcionamiento de la luz LED

1. Luz de encendido: se utiliza para indicar si el regulador está encendido, parpadeando a intervalos de 1 segundo.

2. Luz "conectada a la red": luz cuando el generador está conectado a la red (el interruptor está cerrado).

3. Luz de "baja frecuencia": luz cuando la frecuencia es inferior a 40 Hz.

4Indicador de "Apagado magnético": está encendido cuando se activa el "Apagado magnético" y apagado en otros momentos.

5. Luz "de baja excitación": cuando el generador está conectado a la red y en estado de fase, es brillante (el factor de potencia está en la posición principal),y el regulador aumenta automáticamente la excitación bajo el estado de subexcitación hasta que sale del estado de "subexcitación" (en el modo "Ángulo de control constante", provocará una baja excitación, pero no aumentará automáticamente la excitación).

5.4, función del botón.

1."Aumento"llave: cada vez que presione, el voltaje dado más 1 (más 4 cuando se muestra el valor real del voltaje) o el factor de potencia dado menos 0,01 o el ángulo de control dado menos 1 grado.

2."Reduce la excitación"llave: cada vez que presiona, el voltaje dado se reduce en 1 (el valor real del voltaje se reduce en 4) o el factor de potencia dado se incrementa en 0.01 o el ángulo de control dado se incrementa en 1 grado.

Se trata de:Nota: Presione la tecla "aumentar" o "reducir" para cambiar automáticamente la pantalla a "tensión dada", no presione la tecla después de 3 segundos, regrese a la barra de datos de la pantalla original.Cuando la luz de "baja frecuencia" está encendida, el valor de "tensión dada" no puede modificarse manualmente.

En la interfaz de configuración de parámetros, presione la tecla "Incrementar" o "Reducir" solo para modificar el valor del parámetro.

3."Desactivado magnéticamente"tecla: no es válida en el estado conectado a la red. Cuando no esté conectado a la red, presione la tecla "apagado magnético" para desactivar automáticamente el magnético.

4El "muestra" botón: pulse "display" a su vez muestra "frecuencia" - > "voltaje" - > "ángulo de control" - > "un voltaje dado" - > "frecuencia" - >... .

5."Interruptor"tecla: se utiliza para cambiar el modo de trabajo. La potencia predeterminada en el modo es el modo de ajuste de "tensión constante".Cuando el parámetro "Ajustar la configuración de conmutación del modo" esté establecido en HCO2 o HCOS (la nueva versión del programa cancela el modo HCO2) : antes de la conexión a la red, pulsar la tecla "Interruptor" es inválido, y cumplir las condiciones después de la conexión a la red (véase "5.6. Descripción del modo de funcionamiento) Presione la tecla "Switch" para cambiar entre los modos de ajuste de "voltaje constante" y "factor de potencia constante".Presione la tecla "interruptor" antes de la conexión a la red para cambiar entre el modo de ajuste "voltura constante" y "ángulo de control constante". Después de la conexión a la red, pulse la tecla "interruptor" es inválido y bloqueado en el "Ángulo de control constante" modo de ajuste.

5.5, Ver más datos

Mantenga presionadas las teclas "Display" y "Increcer" durante 3 segundos al mismo tiempo, las luces "Frecuencia", "Voltaje", "Ángulo de control", "Voltaje dado" se encienden al mismo tiempo,significa introducir más datos estado de visualizaciónPresione la tecla "Display" para mostrar los siguientes datos a su vez, y presione la tecla "Switch" para salir de esta interfaz.(XXX indica los datos que se muestran efectivamente, los mismos que se indican a continuación).

1.VX.XX: número de versión del programa

2.dXXX: Voltagem del generador de corriente

3.ZXXX: La tensión del generador con el valor de ajuste superpuesto, que es el mismo que los datos del campo de tensión de la interfaz principal.

4.IXXX: Corriente del generador de corriente (indicación en porcentaje)

5.CX.XX: Factor de potencia de corriente

6.SXXX: parámetro de retención del sistema (estos datos no están disponibles en las versiones anteriores a V6.00)

7.LXXX: El sistema conserva el parámetro

8.EXXX: voltaje de la red eléctrica actual

PXXX: parámetro reservado para el sistema

P.xx: Parámetro reservado para el sistema

11. Q.xx: parámetro reservado para el sistema

• Nombre del producto: Repuestos de turbinas
• Materiales para la fabricación:
  • De hierro fundido
  • Acero inoxidable
  • de aluminio
• Tipo: Regulador de excitación del generador de hidrógeno
• Aplicable: Generador de turbina de agua
• Embalaje:
  • Las demás
  • En cartón
  • Casilla de madera
• Peso: 3 kg

Parámetros técnicos:

Aplicaciones:

El regulador de excitación del generador de hidrógeno es una pieza de repuesto crítica que se utiliza en el mantenimiento y reparación de plantas hidroeléctricas.El tamaño compacto del producto facilita su almacenamiento y transporteEl modelo DS-W del regulador de excitación del generador de hidrógeno es un producto nuevo y viene con una garantía de 1 año.dar a los clientes tranquilidad y confianza en el producto.

El regulador de excitación del generador de hidrógeno es un producto esencial para el mantenimiento y reparación de plantas hidroeléctricas.incluida la regulación de la excitación del generador para producir electricidadEl producto es ideal para su uso en diversos escenarios, como reparaciones de emergencia, mantenimiento de rutina y actualizaciones de plantas hidroeléctricas.El regulador de excitación del generador de hidrógeno es un producto confiable y eficiente que garantiza el funcionamiento sin problemas de las centrales hidroeléctricas.

El regulador de excitación del generador de hidrógeno es compatible con diversos equipos, por lo que es un producto ideal para servicios de mecanizado.como las bombasEl modelo DS-W del regulador de excitación del generador de hidrógeno es un nuevo producto diseñado para satisfacer las necesidades de los clientes.Es un producto fiable y eficiente que garantiza el buen funcionamiento de los equipos.

Personalización:

Apoyo y servicios:

Nuestro producto de piezas de repuesto para turbinas viene con un apoyo técnico y servicios excepcionales para garantizar que nuestros clientes reciban la mejor experiencia posible.

• Línea directa de apoyo técnico las 24 horas del día
• Apoyo técnico in situ
• Consultas de expertos para soluciones personalizadas
• Servicios de instalación, puesta en marcha y puesta en marcha
• Formación integral del personal de mantenimiento y de los operadores
• Servicios de mantenimiento y inspección periódicos
• Servicios de reparación y rehabilitación de todas las piezas de repuesto de turbinas

Nuestro equipo de experimentados ingenieros y técnicos se dedica a ayudar a nuestros clientes a optimizar el rendimiento de sus turbinas y minimizar el tiempo de inactividad.Póngase en contacto con nosotros para obtener más información sobre nuestro soporte técnico y servicios.
