Figura 7-1: Diagrama del cableado de ensayo del regulador
1. Conectar Ua y N a la red 220V ((Ub y N cortocircuito) y L + y L- 100W bombillas indirectas.la lámpara "conectada a la red" esté encendida, la frecuencia de visualización es de aproximadamente 50,00HZ, pulse la tecla "Display" para cambiar el voltaje de visualización debe estar entre 50-60.
3Utilice un cable para conectar de forma corta el contacto "COM" y "DL auxiliar", y la luz "conectada a la red" está apagada.
3Presione el botón "Incrementar" o "Reducir", el tubo digital muestra el valor de "tensión dada" del aumento o disminución.
4. Presione la tecla "Incrementar" para que el valor de "tensión dada" > el valor de "tensión", la lámpara debe volverse lentamente más brillante.
5Presione la tecla "Reduce" para que el valor de "tensión dada" < el valor de "tensión", la lámpara debe atenuarse lentamente.
6Cuando la luz eléctrica está encendida, presiona la tecla "apagada magnética", la luz "apagada magnética" está encendida, y la luz debe apagarse.Así que la luz "magnética apagada" siempre estará encendida, en este momento debe estar apagado y luego encendido para restablecer la normalidad.
7. Prueba de bucle de excitación: quitar la línea Ub sin conectar. Presione y mantenga presionado el botón "excitación", el poder en el momento observará la bombilla se iluminará, y luego rápidamente apagado,indicando que el bucle de excitación es normal.
Ocho, el regulador está conectado a la red
8.1 Etapas de arranque y operación
1Enciende la turbina y aumenta la velocidad al 90% de la velocidad nominal.
2Presione el botón "Excitación" para aumentar la presión.
3Presione el botón "Incrementar" o "Reducir" para ajustar el voltaje. Si hay un voltaje de red, rastreará automáticamente el voltaje de red.
4Si hay un modo de ajuste automático de "factor de potencia constante",entrará automáticamente en el modo de ajuste del factor de potencia constante después de cumplir las condiciones, sin ajuste manual de la potencia reactiva. Si está en el modo de ajuste de "tensión constante",la potencia reactiva puede añadirse o disminuirse para satisfacer los requisitos de funcionamiento de la unidad mediante el botón "Aumentar" o "Reducir";.
8.2 Etapas de apagado
1Apague la turbina para reducir la potencia activa y reactiva a cero.
2El interruptor de circuito del extremo de la máquina.
3Presiona el "Desactivado magnéticamente" botón (" Desactivado "Apague el generador y el enfriador de agua.
4Cuando la frecuencia es inferior a 35 Hz, el regulador apagará automáticamente el magnético.
9- Las instrucciones de pedido.
1La configuración predeterminada del regulador no incluye elmódulo de comunicación de la máquina.Si es necesario, especifique al ordenar.
2. La tensión de control de salida predeterminada del regulador es de 0-90V. Por favor, confirme si la tensión de excitación nominal del excitador CA excede los 90V antes de ordenar. Si es mayor de 90V,Tiene que ser personalizado..
3Si se trata de un pequeño generador de alta tensión sin escobillas (tensión nominal del generador 6KV),Puede elegir los productos de excitación del tiristor de la compañía combinando el transformador de excitación monofásico y el módulo del tiristorPara más detalles, póngase en contacto con el soporte técnico de la empresa.
4. El regulador también se puede utilizar para el conjunto de generadores de excitador de CC, por favor póngase en contacto con el soporte técnico de la empresa.
Cuadro adjunto: Defectos comunes y métodos de tratamiento
Síntoma de la culpa | Causas posibles | Medidas de tratamiento | |
1 | Presione el"Comenzando"botón, el regulador no se muestra, el voltaje del generador no responde en absoluto. | El enrollamiento de excitación está en la dirección opuesta a la remanencia (aparece en la primera puesta en marcha de la nueva unidad). | Utilice un multímetro para medir el voltaje residual del extremo de la máquina, se puede encontrar que cuando se presiona el botón de "excitación", el voltaje residual del extremo de la máquina se vuelve más pequeño.En este momento, el cableado de dos terminales de la bobina de excitación está apagado. |
Voltado de fase AN del generador es inferior a 3V. Por lo general ocurre cuando la nueva unidad se depura por primera vez o la unidad se apaga durante mucho tiempo. | Utilice una batería de 6 V o 12 V para magnetizar el generador.La conexión negativa causará daños al módulo del tiristor del reguladorPuedes.quitar el regulador L+.L-conexión y luego magnetizar. | ||
El diodo de rotación del excitador está dañado. | En este momento con la excitación de la batería, el voltaje final de la máquina no aumentará. En este momento, el diodo defectuoso debe ser comprobado y reemplazado. | ||
El circuito de excitación del regulador está defectuoso. | Fabricante de contacto para el tratamiento | ||
2 | Presione el "La emoción"botón, el voltaje aumenta (pero no la presión), liberar el voltaje y caer automáticamente. | La velocidad es muy baja. | Haga que la frecuencia del generador sea mayor de 45HZ más o menos |
Fallo del regulador interno |
Fabricante de contacto para el tratamiento |
||
3 | Presionar"Pelea"el botón, el voltaje del generador está fuera de control, | Para la primera depuración, es posible que la tensión de excitación nominal sin carga sea inferior a 10 V. |
con una capacidad de transmisión superior a 50 W Fabricante de contacto para el tratamiento
|
El circuito de medición del regulador está defectuoso. | Fabricante de contacto para el tratamiento | ||
4 | La tensión de estimulación es normal, y la corriente de estimulación está fuera de control después de la conexión a la red. | Para la primera depuración, la polaridad actual generalmente se invierte. | Compruebe si el voltaje está conectado a las fases A, B y N. Si el transformador de corriente está en fase C. Si es correcto, ajuste generalmente la corriente de entrada y salida del regulador inferior. |
La primera depuración, conexión auxiliar DL en normal abierto. | El auxiliar DL se modifica para un contacto normalmente cerrado. | ||
El factor de potencia constante es inestable. | Cambio a funcionamiento de tensión constante | ||
Las demás | Fabricante de contacto para su eliminación |
Frecuencia | Las emisiones de gases de efecto invernadero |
Materiales | Acero fundido, acero inoxidable o aluminio |
Condición | Nuevo |
El tipo | Regulador de excitación del generador de hidrógeno |
Instalación | Es fácil. |
Mediano aplicable | Agua |
Envasado | Paleta, cartón, caja de madera |
Peso | 3 kilos |
Garantización | 1 año |
Tamaño | Estándar |

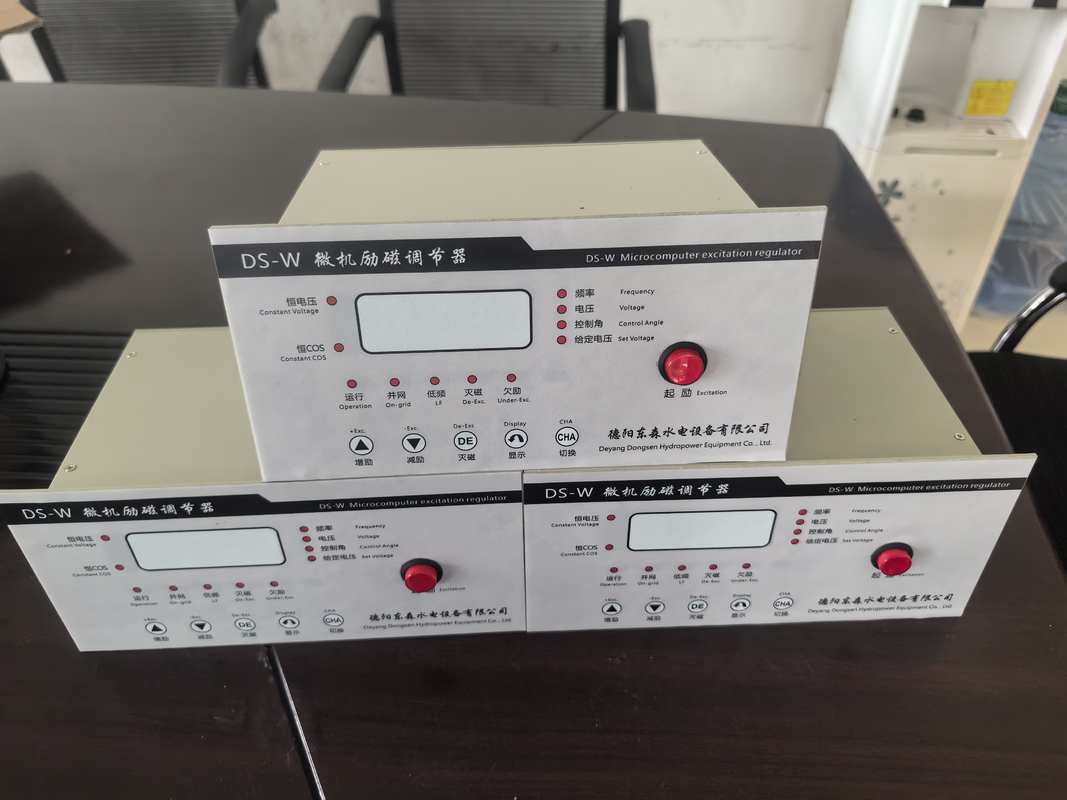

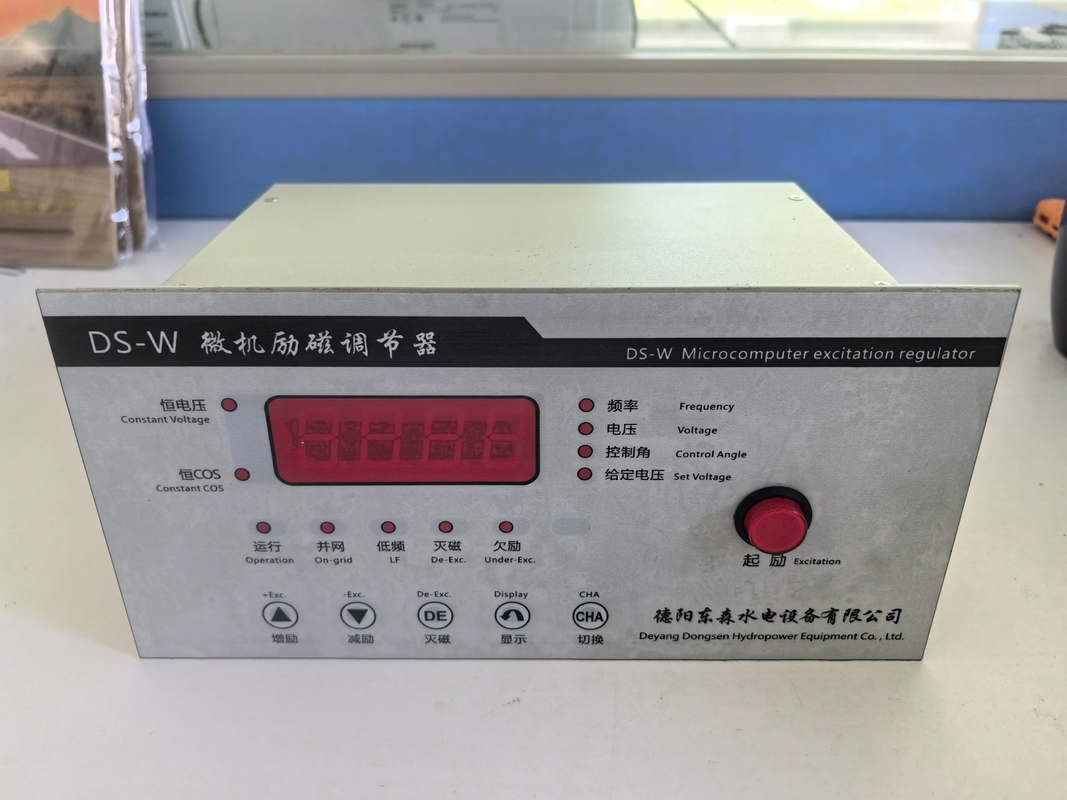

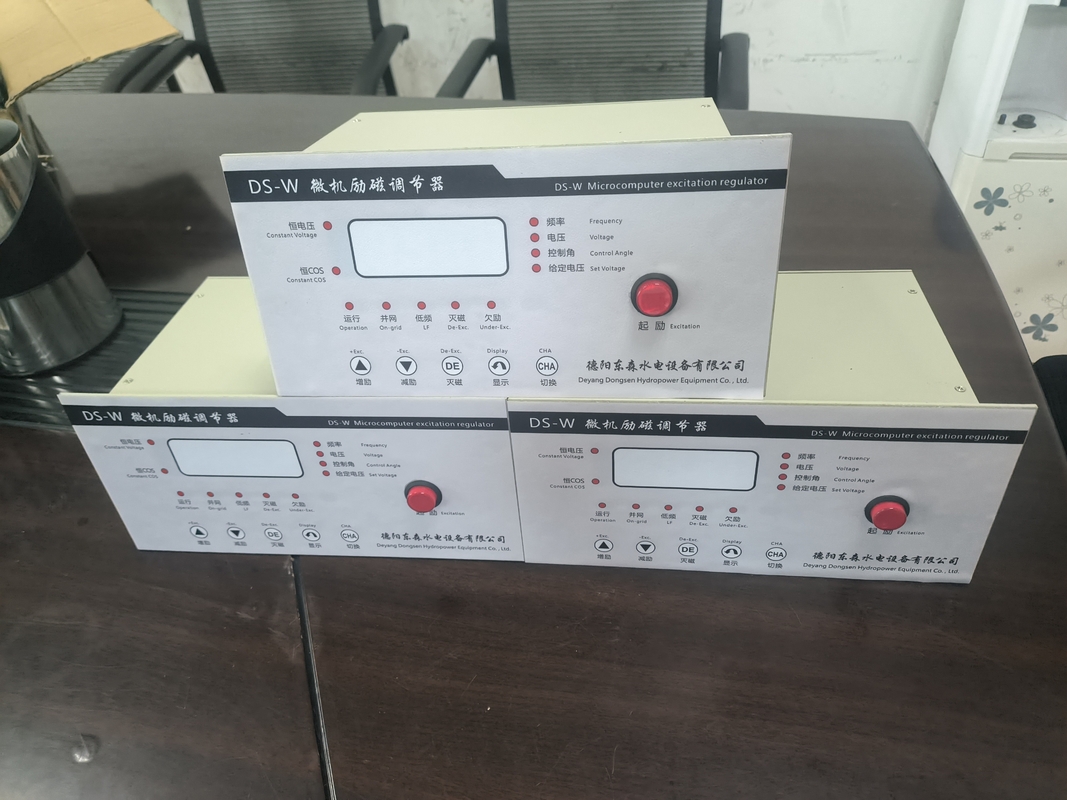

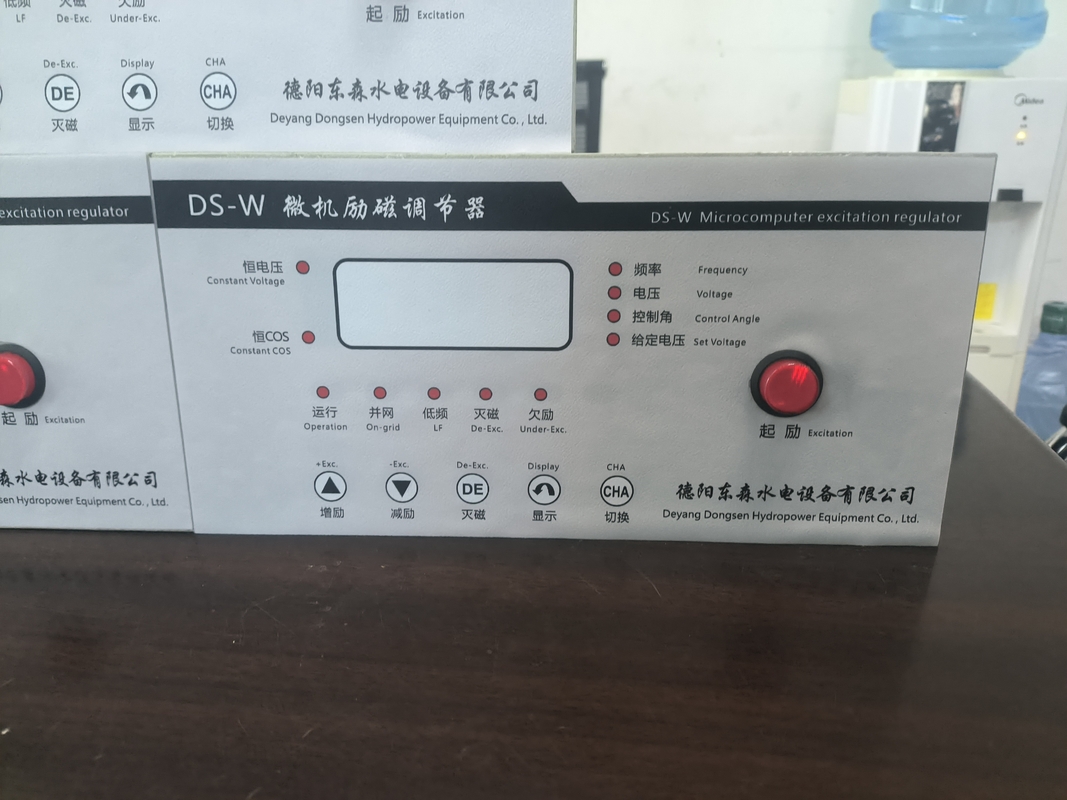

El regulador de excitación del generador de hidrógeno - DS-W está diseñado para regular el sistema de excitación de la turbina hidroeléctrica, asegurando que la tensión de salida del generador esté a un nivel estable.El producto es adecuado para todos los tipos de turbinas hidroeléctricas que utilizan agua como medio para generar electricidad..
El regulador de excitación del generador de hidrógeno - DS-W es ideal para plantas de energía que requieren un voltaje de salida de 400. El producto es versátil y puede operar en frecuencias de 50HZ o 60HZ.Es adecuado para su uso en sistemas de alta y baja tensión.
El regulador de excitación del generador de hidrógeno - DS-W se envía en varias opciones de embalaje, incluidos palets, cajas de cartón y estuches de madera.Este producto es perfecto para plantas de energía que requieren repuestos confiables para garantizar el funcionamiento continuo de sus turbinas hidroeléctricas.
En resumen, el regulador de excitación del generador de hidrógeno - DS-W es un producto de alta calidad que está diseñado para proporcionar un voltaje de salida estable a las turbinas hidroeléctricas.Es adecuado para su uso en diversas ocasiones y escenariosEl producto se fabrica en Deyang City, Sichuan, China, y se adhiere al tamaño estándar de la industria.Es versátil y puede operar en frecuencias de 50HZ o 60HZEl regulador de excitación del generador de hidrógeno - DS-W es una pieza de repuesto esencial que se envía en varias opciones de embalaje, asegurando que llegue a la central en excelentes condiciones.
Nuestro producto de piezas de repuesto para turbinas viene con un apoyo técnico y servicios excepcionales para garantizar que nuestros clientes reciban la mejor experiencia posible.Nuestro equipo de expertos está disponible para ayudarle con cualquier pregunta o problema que pueda tener con respecto a la instalaciónTambién ofrecemos soluciones personalizadas para satisfacer sus necesidades y requisitos específicos.
