3 kg de piezas de repuesto de turbina Regulador de excitación con materiales de acero inoxidable / aluminio

Descripción del Producto:

5.6. Descripción del modo de funcionamiento

1. El modo predeterminado para encender el regulador es "voltaje constante".

2. Cuando el"Configuración del interruptor del modo de ajuste"El parámetro se establece en HCOS o HCO2 (ambos son modos de factor de potencia constante: la velocidad de ajuste de HCOS es rápida, pero la estabilidad es relativamente pobre; la velocidad de ajuste de HCO2 es relativamente lenta, pero la estabilidad es buena. La configuración predeterminada de fábrica es HCO2, la nueva versión del programa cancela el modo HCO2, solo conserva el modo HCOS, pero mejora la estabilidad), cuando la corriente del generador es mayor que el valor establecido(ver parámetro "corriente de conmutación de factor de potencia constante"), pulse la tecla "Switch" para cambiar al modo de ajuste de "factor de potencia constante". El factor de potencia inicial se proporciona como valor del factor de potencia actual y, a continuación, el valor dado del factor de potencia actual se puede modificar según la tecla "aumentar" o "reducir".

3. En el modo de ajuste de "factor de potencia constante", según la tecla "aumentar" o "reducir" para modificar el valor del factor de potencia dado 5 minutos después, se escribirá automáticamente el"factor de potencia predeterminado dado"parámetros y guardar, la próxima vez que se conecte a la red y se cumplan las condiciones actuales, cambiará automáticamente al modo de ajuste de "factor de potencia constante" y funcionará de acuerdo con el valor de factor de potencia guardado la última vez.

4. En el modo de ajuste de "factor de potencia constante", presione la tecla "Switch" para cambiar al modo de ajuste de "voltaje constante". Después de cambiar al modo de ajuste de "voltaje constante" durante 5 minutos, la operación de factor de potencia constante de corte automático conectado a la red se apagará (el valor del parámetro de"factor de potencia predeterminado dado"se apagará).

Nota:En el modo de funcionamiento de regulación de "factor de potencia constante", cuando la corriente del generador es menor que el valor establecido(ver el parámetro "corriente de conmutación de factor de potencia constante"),Volverá automáticamente al modo de regulación de “voltaje constante” para garantizar el buen funcionamiento del generador. Si el siguiente valor de corriente cumple las condiciones, entrará automáticamente en el modo de ajuste de “factor de potencia constante”.

Si el interruptor automático del modo de ajuste de "factor de potencia constante" se ha abierto después de la conexión a la red, entonces la lámpara de "voltaje constante" parpadeará en un intervalo de 0,5 S antes de ingresar al modo de ajuste de "factor de potencia constante" después de la conexión a la red y mantendrá el factor de potencia en aproximadamente 0,9 sin intervención manual.

5. Cuando el"Configuración del interruptor del modo de ajuste"El parámetro se establece en MITAD (ángulo de control constante). Al presionar la tecla "Cambiar" cuando no esté conectado a la red, cambiará entre el modo de ajuste de "voltaje constante"/"Ángulo de control constante". Después de conectarse a la red, cambiará automáticamente al modo de ajuste de "Ángulo de control constante" y lo bloqueará. No se permite el cambio manual.

Este modo de operación se utiliza generalmente para la depuración de campo, el secado de bobinados de campo y la prueba de cortocircuito de la unidad.

5.7, la sobrecarga del generador

Cuando la corriente es mayor o igual a laValor de ajuste de protección contra sobrecarga (consulte el parámetro "Configuración de protección contra sobrecarga")"), si la corriente está en modo de regulación de "voltaje constante", el regulador cambia automáticamente al modo de regulación de "factor de potencia constante", y el factor de potencia se mantiene en 0,99. Si el modo de regulación de "factor de potencia constante" actual, y se da menos de 0,99, entonces aumentará automáticamente el factor de potencia dado (reducción de excitación). Al salir de la sobrecarga, el ajuste original del factor de potencia se restablece automáticamente (durante este proceso, la luz "COS constante" parpadea a intervalos de 0,5 s).Esta función no es válida cuando "Ajustar la configuración de cambio de modo" el parámetro se establece en "MITAD".

6. Configuración de parámetros

Mantenga presionado el botón "Display" continuamente durante 3 segundos, luego el tubo digital parpadeará e ingresará a la interfaz de configuración de parámetros.(en general, puede cumplir con los requisitos de operación sin cambiar ningún parámetro)

Pulse la tecla "Aumentar" o "Reducir" para cambiar el valor del parámetro, pulse la tecla "Mostrar" para guardar el parámetro actual e ingresar al siguiente ajuste de parámetro, cuando se llegue al último parámetro, pulse la tecla "Mostrar" para salir del ajuste de parámetro. Durante el proceso de ajuste de parámetro, si no se realiza ninguna operación dentro de los 8 segundos, el valor de modificación del parámetro actual no se guardará y se saldrá automáticamente del ajuste.

1.Dirección local: muestra "AXX", se puede configurar entre 0 y 99 (XX indica el valor actual, lo mismo a continuación).

2.Tasa de baudios:Muestra "b48" o "b96", lo que indica que la velocidad en baudios es 4800 o 9600.

3.Factor de ajuste:Muestra "TXX", que se puede configurar entre 0 y 20. El valor predeterminado es 20. Ajuste de diferencia cero cuando se configura en 0. No hay requisitos especiales, por lo general no es necesario realizar ajustes.

4.Pparámetro:Pantalla "PXX", se puede configurar entre 1 y 60, valor predeterminado de fábrica 40.

5.yoparámetro:Pantalla "IXX", se puede configurar entre 1 y 2, valor predeterminado de fábrica 1.

6.Dparámetro:Pantalla "DXX", se puede configurar entre 1 y 60, valor predeterminado de fábrica 24.

Nota: El coeficiente de ajuste y los parámetros PID se utilizan para ajustar la velocidad de respuesta y el rendimiento de respuesta del generador en funcionamiento en tiempo real. La configuración de fábrica ha sido capaz de satisfacer las necesidades de la mayoría de las características de la unidad, por lo que no debe modificarse a voluntad.

7. Calibración de voltaje de la red eléctrica:En este momento, se muestra "E.XX", que indica el valor de voltaje de la red eléctrica medido actual.

8.Corriente del generadorcalibración:En este momento se muestra "I.XX", que indica el valor de corriente de fase C medido actual.

Método de calibración:La corriente de voltaje muestra el valor porcentual de la medición de corriente (es decir, el valor/valor nominal real x 100). Si el valor porcentual mostrado es diferente del valor porcentual real, puede usar la tecla "Aumentar" o "Reducir" para modificarlo. Por ejemplo, la corriente es 80 A y la corriente nominal es 200 A, entonces la pantalla debe mostrar I040 (algoritmo: 80/200 × 100 = 40), y la calibración de voltaje de red es la misma. Si el error no es grande, no necesita calibrarse y no afecta la operación (la"El parámetro "relación del transformador de corriente" debe configurarse antes del generador.calibración actual).

9. Parámetro reservado:El parámetro reservado del sistema "L.XX" no se puede modificar.

10.Ajustar la configuración de cambio de modo:En este momento, se muestra "HXXX", que se puede cambiar entre HCOS, HCO2 y HALF. El valor predeterminado de fábrica es "HCO2" (la nueva versión del programa ha cancelado el HCO2 y el valor predeterminado es HCOS).

11. Preajuste para el factor de potencia dado:En este momento, se muestra "YXXX", que se puede configurar entre 0,20 y 0,99. Cuando el valor sea igual a 0,99, presione la tecla "mejora" para que se muestre como "OFF" y así desactivar este parámetro.

12. Ajuste de voltaje dado de excitación:En este momento, se muestra "UXXX", que se puede configurar entre 50 y 100, y se configura el valor de voltaje inicial después de la excitación (el valor configurado es menor que 80, el seguimiento de voltaje de red no es válido). El valor predeterminado de fábrica es 90.

13. Compensación de medición de fase:En este momento se muestra "rXX", que puede configurarse entre -50 y +50 para corregir el valor de medición del factor de potencia (valor de medición actual - valor de compensación). El valor predeterminado de fábrica es 0.

14. Compensación del ángulo de sincronización:En este momento, se muestra "n0XX", que se puede configurar entre 0 y 60 grados para modificar el retraso del ángulo de sincronización, y el valor predeterminado de fábrica es 0.(este parámetro se utiliza para pruebas del fabricante).

Corriente de conmutación de factor de potencia constante:En este momento, se muestra "OXX", que se puede configurar entre 6 y 50, lo que indica cuánta corriente se puede cambiar de forma manual o automática al modo de ajuste de "factor de potencia constante". El valor predeterminado de fábrica es 10.

16. Modo de red aislada:En este momento, se muestra "GXX" y el valor predeterminado de fábrica es 0, lo que indica que está apagado. Cuando el generador está funcionando solo o varios generadores están conectados en red solos. Seleccione "1" cuando la función de conmutación automática del factor de potencia constante esté deshabilitada, pero se pueda cambiar manualmente. Al seleccionar "2", tanto la conmutación automática del factor de potencia constante como la conmutación manual están prohibidas y no se juzga la subexcitación. En circunstancias normales, se puede seleccionar el modo de red individual 2.

17. Relación del transformador de corriente:En este momento, se muestra "b. XX" y el valor predeterminado de fábrica es 80. Su valor es (corriente nominal del generador/corriente nominal del lado primario del transformador de corriente) × 100. Si la corriente nominal del generador es 400 A, seleccione un transformador de corriente de 500 A/5 A y este parámetro se establece en 400/500 x 100=80.

18. Configuración de protección contra sobrecarga:En este momento se muestra "JXXX" y el valor predeterminado de fábrica es 120. Se puede configurar entre 60 y 130 (que corresponde al 60 % al 130 % de la corriente nominal).

19. Ajuste de desactivación magnética de alta frecuencia:En este momento, se muestra "FXXX", que se puede configurar entre 52 HZ y 100 HZ. Cuando la frecuencia del generador es mayor que el valor establecido, el magnetismo se apaga automáticamente. El valor predeterminado de fábrica es 100 HZ (el rango de medición de frecuencia del regulador es de 16 HZ a 99 HZ, configurado en 100, en realidad no funciona).

Características:

• Nombre del producto: Repuestos para turbinas
• Peso: 3 kg
• Embalaje: palé, cartón, caja de madera
• Instalación: Fácil
• Compatibilidad: Universal
• Tipo: Regulador de excitación

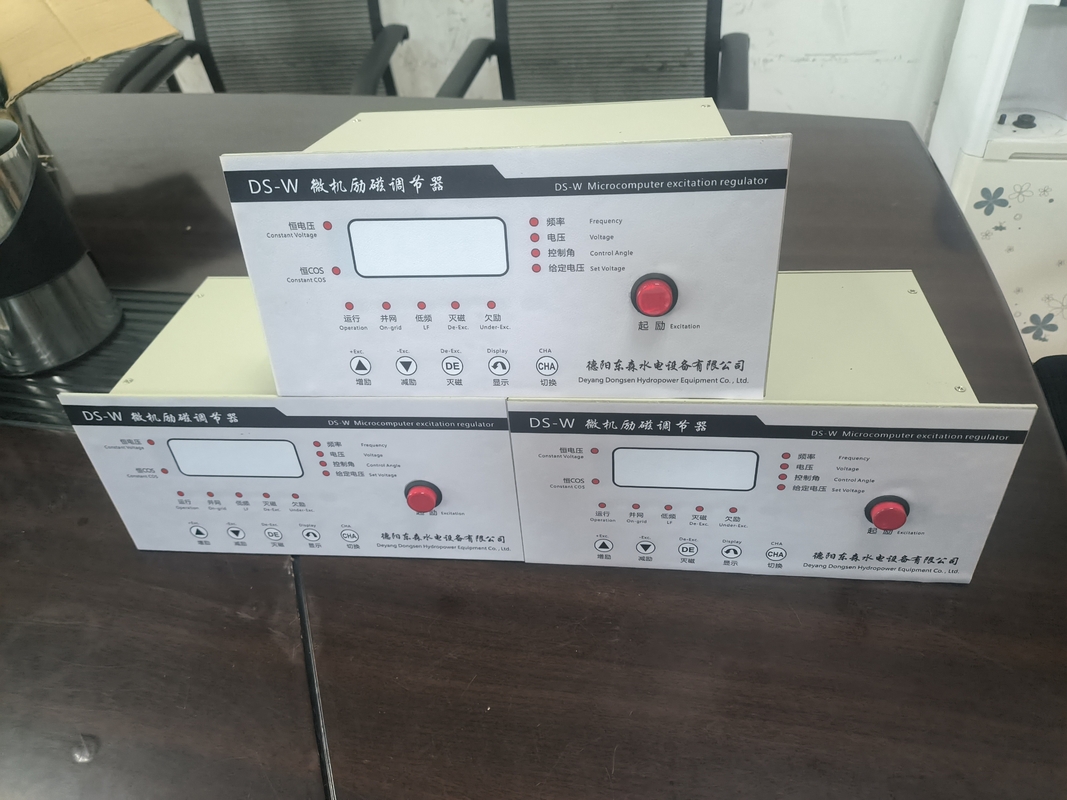

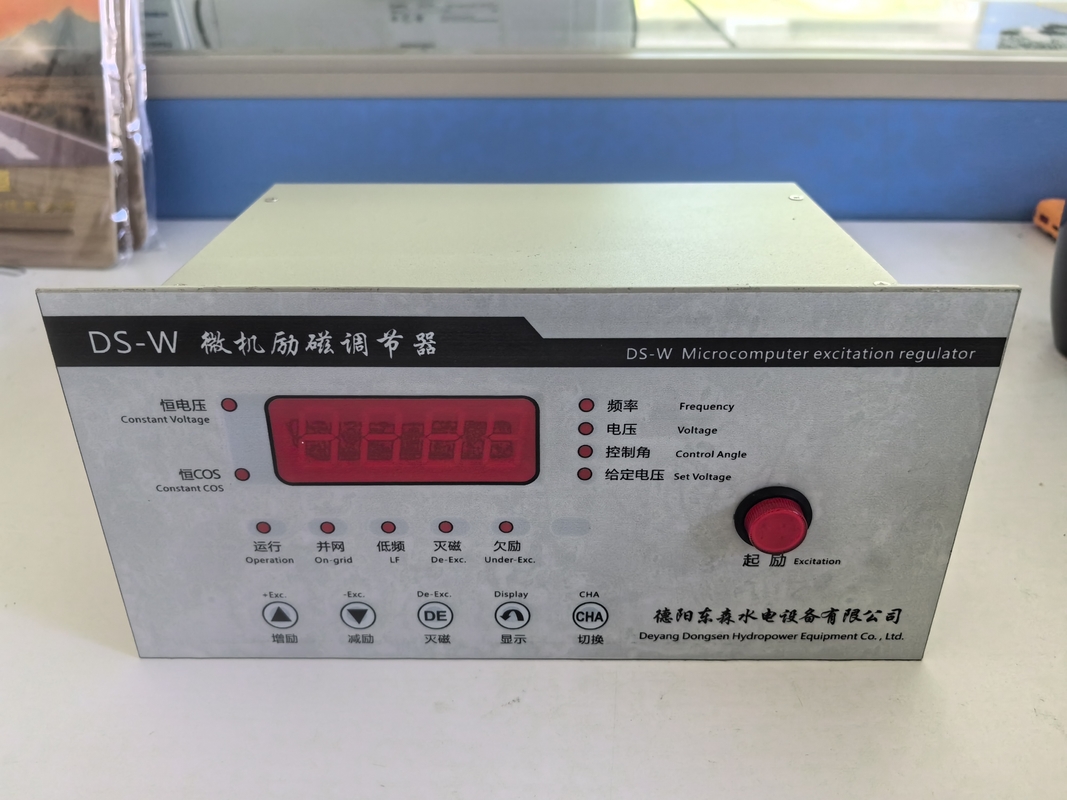

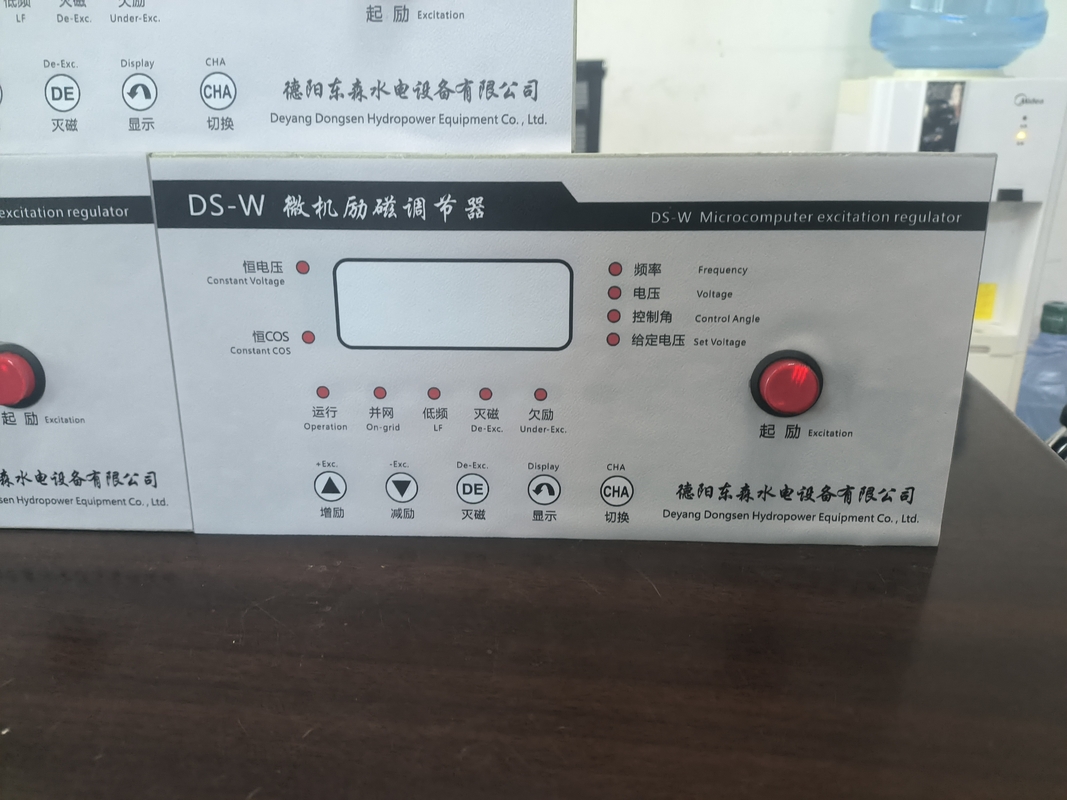

Este producto de repuestos para turbinas incluye un regulador de excitación de hidrogenerador fácil de instalar que es compatible con una variedad de sistemas. Con un peso de solo 3 kg, se puede embalar y enviar en un palé, una caja de cartón o una caja de madera para su comodidad.

Parámetros técnicos:

Aplicaciones:

El regulador de excitación para hidrogeneradores DS-W está diseñado para funcionar con turbinas que tienen una frecuencia de 50 Hz o 60 Hz. Esto lo hace versátil y adecuado para su uso en una amplia gama de escenarios de generación de energía.

Una de las aplicaciones clave de este producto es el mantenimiento y la reparación de turbinas de energía hidroeléctrica. El regulador de excitación del hidrogenerador - DS-W es un componente vital de estas turbinas y se utiliza para regular la excitación del generador. Esto ayuda a garantizar que la turbina funcione de manera eficiente y eficaz, maximizando la generación de energía y minimizando el tiempo de inactividad.

Otra aplicación clave del regulador de excitación de hidrogeneradores - DS-W es en la instalación de nuevas turbinas. Al instalar una nueva turbina de energía hidroeléctrica, es esencial contar con repuestos y componentes de alta calidad para garantizar el correcto funcionamiento de la turbina. El regulador de excitación de hidrogeneradores - DS-W es un componente esencial de la turbina y ayudará a garantizar que funcione de manera eficiente y eficaz desde el momento de su instalación.

El regulador de excitación para hidrogeneradores DS-W es adecuado para su uso en una amplia gama de escenarios y aplicaciones. Es particularmente útil en escenarios de generación de energía donde es esencial un funcionamiento confiable y eficiente. Este producto es liviano, pesa solo 3 kg, lo que lo hace fácil de transportar e instalar.

El regulador de excitación para hidrogeneradores DS-W está diseñado para funcionar con una amplia gama de equipos y maquinarias. Es compatible con servicios de mecanizado, lo que garantiza que se pueda integrar fácilmente en los sistemas de generación de energía existentes.

En resumen, el regulador de excitación para hidrogeneradores DS-W es un repuesto de alta calidad, confiable y versátil diseñado para su uso en turbinas de energía hidroeléctrica. Sus aplicaciones incluyen el mantenimiento y la reparación de turbinas existentes, así como la instalación de turbinas nuevas. Este producto es liviano y compatible con una variedad de equipos y maquinaria, lo que lo hace fácil de transportar e instalar.

Personalización:

Soporte y Servicios:

Nuestras piezas de repuesto para turbinas están diseñadas y fabricadas para cumplir con los estándares más altos de la industria y garantizar un rendimiento y una longevidad óptimos. Ofrecemos una gama de servicios y asistencia técnica para ayudar a nuestros clientes a aprovechar al máximo sus piezas de repuesto para turbinas:

• Guía y soporte de instalación
• Asistencia técnica remota
• Servicios de reparación y mantenimiento in situ
• Programas de capacitación y educación para operadores y personal de mantenimiento
• Kits de repuestos personalizados para satisfacer necesidades específicas

Nuestro equipo de técnicos e ingenieros experimentados se dedica a brindar soluciones oportunas y efectivas a cualquier problema o inquietud que puedan tener nuestros clientes. Contáctenos para obtener más información sobre nuestro soporte técnico y servicios.
