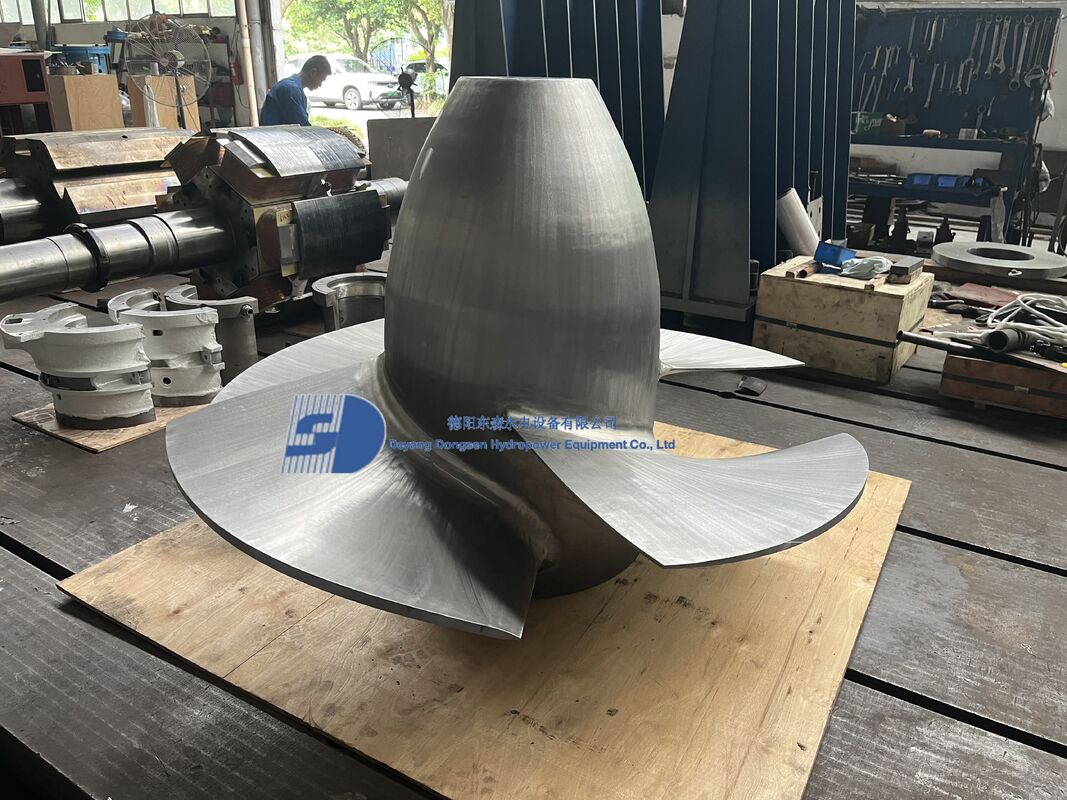

CFD optimizado Kaplan Fijo Blade Runner Acero inoxidable ZG0Cr13Ni4Mo 0,5-3 m de diámetro para planta hidroeléctrica de flujo pequeño

Rotor Kaplan de Palas Fijas Optimizadas por CFD — Solución de Microhidroeléctrica de Bajo Caudal

El Rotor Kaplan de Palas Fijas Optimizadas por CFD está diseñado específicamente para plantas de microhidroeléctrica de bajo caudal y baja caída (100 kW – 1.000 kW). A diferencia de los rotores de paso fijo estándar diseñados únicamente para la operación en el punto de diseño, este rotor aprovecha la avanzada simulación de Dinámica de Fluidos Computacional (CFD) para extender el rango de operación eficiente a condiciones de menor caudal, maximizando la generación de energía anual durante las estaciones secas cuando la disponibilidad de agua es limitada.

Fabricado por DSSD (Deyang Dongsen Hydropower Equipment Co., Ltd.), cada rotor se diseña a medida para adaptarse al perfil hidráulico específico de su sitio. La geometría de las palas, el número de palas y el ángulo de envolvimiento de las palas se optimizan mediante análisis iterativos de CFD para ofrecer un rendimiento superior fuera de diseño sin sacrificar la eficiencia pico en condiciones nominales.

Por qué la Personalización CFD es Importante para la Pequeña Hidroeléctrica

Para unidades Kaplan de pequeña capacidad (por debajo de 1.000 kW), un rotor de palas fijas estándar disponible en el mercado suele alcanzar alta eficiencia solo en el punto de caudal de diseño. Cuando el caudal real se desvía — particularmente durante las estaciones secas — el ángulo de flujo de entrada no coincide con el borde de ataque de la pala, causando pérdidas por impacto, formación de vórtices y caídas bruscas de eficiencia.

Nuestro enfoque de personalización CFD aborda esto mediante:

• Re-optimización del Ángulo de Ajuste de la Pala — Utilizando simulación numérica CFD calibrada al caudal promedio multianual de su planta y a las condiciones comunes de bajo caudal, el ángulo de salida de la pala y el perfil de torsión se optimizan para obtener condiciones de flujo de entrada superiores a carga parcial.
• Ajuste del Número de Palas y el Ángulo de Envolvimiento — Para operación de bajo caudal y alta caída, se reduce el número de palas y se ajusta el ángulo de envolvimiento para mejorar las características del paso interno del flujo, previniendo la separación del flujo y el reflujo a bajo caudal.
• Desplazamiento de la Zona de Alta Eficiencia — En lugar de sacrificar la eficiencia en el punto de diseño, la curva de eficiencia se desplaza hacia el rango de menor caudal, asegurando que sus condiciones de operación más frecuentes caigan dentro de la banda de alta eficiencia. La eficiencia en el punto de diseño se mantiene dentro del 0,5% de la estándar.

Características Clave

• Perfil de Pala Optimizado por CFD — Geometría de pala personalizada derivada de simulación CFD iterativa que coincide con sus parámetros específicos de caída, caudal y velocidad de rotación para una máxima eficiencia en el mundo real.
• Generación Extendida en Estación Seca — El rendimiento optimizado a bajo caudal permite la generación continua de energía durante períodos de flujo marginal que detendrían un rotor estándar, añadiendo decenas a cientos de horas de generación anual.
• Aumento de Ingresos Anuales — Cada 1% de ganancia de eficiencia en la estación seca se traduce directamente en ventas de electricidad adicionales. El diseño personalizado suele amortizarse en unos pocos meses a un año a través de ingresos incrementales de generación.
• Construcción Simple y Fiable — El diseño de pala fija elimina los mecanismos de ajuste del paso de la pala (servomotores, cilindros de aceite, varillajes), reduciendo el número de componentes, los puntos de fallo y la complejidad del mantenimiento en comparación con los rotores Kaplan ajustables.
• Menor Costo de Inversión — Costo de fabricación un 20-30% menor que los rotores de pala ajustable equivalentes, lo que lo convierte en la opción económica para proyectos micro y pequeños hidroeléctricos con restricciones presupuestarias.
• Acero Inoxidable Premium — Fundido en acero inoxidable ZG0Cr13Ni4Mo con excelente resistencia a la cavitación y protección contra la corrosión para una fiabilidad a largo plazo en entornos hidroeléctricos de agua dulce.
• Mecanizado de Precisión CNC — Todas las superficies de las palas y las interfaces del cubo mecanizadas con tolerancias estrictas, asegurando una fidelidad óptima del perfil hidráulico desde el diseño CFD hasta el producto terminado.
• Vida Útil de 30-50 Años — El robusto diseño de fundición integral y los materiales premium garantizan décadas de operación con bajo mantenimiento.

Parámetros Técnicos

Escenarios de Aplicación

• Pequeñas centrales de pasada con baja caída (3–20m) y caudal limitado en estación seca
• Proyectos microhidroeléctricos (100–1.000 kW) donde el Kaplan ajustable es prohibitivo en costo
• Estructuras de caída de canales de riego con variación estacional del caudal
• Rehabilitación de plantas y mejoras de capacidad donde los rotores existentes necesitan ser reemplazados con mayor eficiencia
• Electrificación de comunidades remotas que requieren componentes de turbina simples y de bajo mantenimiento

Valor Económico de la Personalización CFD

Por qué Pala Fija para Unidades Kaplan Pequeñas

Para capacidades de unidad única por debajo de 1.000 kW, un rotor Kaplan de pala fija es la configuración recomendada. La construcción simple y robusta elimina los complejos sistemas de ajuste hidráulico de las palas, reduciendo significativamente el costo de fabricación (ahorro del 20-30%), la complejidad de instalación y los requisitos de mantenimiento a largo plazo. Cuando se combina con la personalización CFD para optimizar las características de flujo específicas de su sitio, el rotor de pala fija ofrece un excelente rendimiento anual que se acerca mucho a la eficiencia de las palas ajustables a una fracción de la inversión.

Acerca de DSSD

Deyang Dongsen Hydropower Equipment Co., Ltd. (DSSD) es una empresa de ingeniería integral profesional especializada en el diseño, fabricación, instalación y mantenimiento de equipos hidroeléctricos. Ubicada en Deyang, una de las tres principales bases de fabricación de industria pesada de China, DSSD ha suministrado componentes de turbina a más de 500 centrales hidroeléctricas en todo el mundo. Nuestro equipo interno de ingeniería CFD proporciona optimización de rotores personalizados para proyectos de todos los tamaños.

Contáctenos hoy mismo con los parámetros de su sitio (caída de diseño, curva de duración de caudal, capacidad de unidad y velocidad de rotación) para una propuesta y cotización de optimización CFD personalizada.
