Rodete Kaplan de hoja fija de acero inoxidable ZG0Cr13Ni4Mo para turbina hidroeléctrica de 0,5-5 m de diámetro para minihidroeléctrica

Rotor Kaplan de Palas Fijas — Rotor de Turbina Hidráulica de Acero Inoxidable

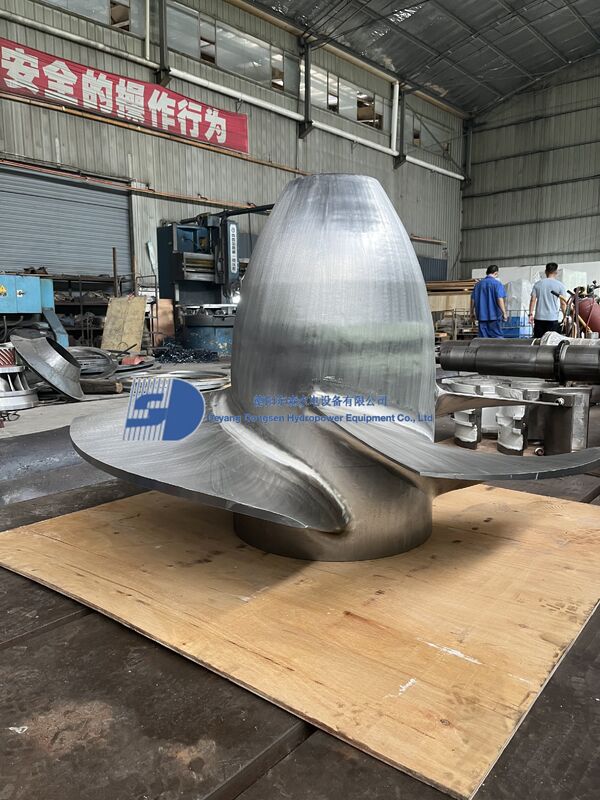

El Rotor Kaplan de Palas Fijas (también conocido como rotor tipo hélice) es un componente central de los sistemas de turbinas hidráulicas de baja caída. A diferencia de los rotores Kaplan de palas ajustables, el diseño de palas fijas presenta palas fundidas integralmente con el cubo, lo que proporciona una solución robusta y libre de mantenimiento, ideal para centrales hidroeléctricas con condiciones de flujo de agua estables.

Fabricado por DSSD (Deyang Dongsen Hydropower Equipment Co., Ltd.), cada rotor se funde con precisión a partir de acero inoxidable de alta calidad ZG0Cr13Ni4Mo y se somete a un riguroso mecanizado CNC, equilibrado estático y pruebas no destructivas para garantizar un rendimiento hidráulico óptimo y una fiabilidad a largo plazo.

Características Principales

• Diseño de Palas Fijas — Palas fundidas integralmente con el cubo para una máxima integridad estructural, eliminando los mecanismos de ajuste de palas y reduciendo la complejidad del mantenimiento.
• Acero Inoxidable Premium — Construido con acero inoxidable ZG0Cr13Ni4Mo con excelente resistencia a la cavitación, resistencia a la corrosión y alta resistencia a la tracción para entornos hidráulicos exigentes.
• Amplio Rango de Diámetro del Rotor — Disponible de 0,5 m a 5 m para adaptarse a diversas caudales y condiciones del sitio.
• Perfil Hidráulico Optimizado — La geometría de pala optimizada por CFD logra una eficiencia del 85-92% en el punto de diseño, maximizando la conversión de energía de los recursos de agua de baja caída.
• Mecanizado CNC de Precisión — Todas las superficies de las palas y las interfaces del cubo mecanizadas con tolerancias estrictas garantizan un paso de agua suave y una vibración reducida.
• Equilibrado Estático y Dinámico — Cada rotor se somete a un equilibrado de precisión para minimizar la vibración del eje y prolongar la vida útil de los rodamientos.
• Vida Útil de 30 a 50 Años — La robusta fundición y los materiales premium garantizan décadas de funcionamiento fiable con un mantenimiento mínimo.

Parámetros Técnicos

Aplicación

El Rotor Kaplan de Palas Fijas es ideal para:

• Centrales hidroeléctricas de pasada de baja caída
• Centrales de energía en canales de riego y salidas de presas
• Proyectos hidroeléctricos pequeños y medianos (100 kW - 20 MW)
• Instalaciones de suministro de agua y tratamiento de aguas residuales con recuperación de energía
• Rotores de repuesto para mejoras de turbinas de flujo axial existentes

¿Por qué elegir Palas Fijas en lugar de Kaplan Ajustable?

• Menor Inversión Inicial — El diseño más simple elimina los mecanismos de ajuste del paso de las palas, lo que reduce el costo de fabricación en un 20-30%.
• Menor Mantenimiento — No hay sellos de palas móviles, enlaces o servomotores hidráulicos que mantener, lo que resulta en menores costos de O&M.
• Mayor Fiabilidad — Menos componentes significan menos puntos de fallo, lo que lo hace ideal para centrales eléctricas remotas o desatendidas.
• Instalación Más Rápida — El diseño simplificado del rotor permite un montaje y puesta en marcha más rápidos en el sitio.

Personalización

Cada Rotor Kaplan de Palas Fijas de DSSD se diseña a medida para adaptarse a sus parámetros hidráulicos específicos del sitio. Nuestro equipo de ingeniería utiliza simulación CFD avanzada para optimizar los perfiles de las palas para sus requisitos exactos de caída, caudal y velocidad de rotación. Las opciones personalizadas disponibles incluyen el número de palas, el diámetro del cubo, el tipo de interfaz del eje y las mejoras en el grado del material.

Acerca de DSSD

Deyang Dongsen Hydropower Equipment Co., Ltd. (DSSD) es una empresa de ingeniería integral profesional especializada en el diseño, fabricación, instalación y mantenimiento de equipos hidroeléctricos. Ubicada en Deyang, una de las tres principales bases de fabricación de la industria pesada de China, DSSD ha suministrado componentes de turbinas a más de 500 centrales hidroeléctricas en todo el mundo, exportando a América del Sur, Sudeste Asiático, África y Europa.

Contáctenos hoy mismo para discutir sus requisitos de rotor. Envíenos los parámetros de su sitio (caída de diseño, caudal, capacidad de la unidad y frecuencia) para una propuesta y cotización personalizadas.
